Zettlex适用于世界上狭小空间的微型精密编码器/Optira系列编码器


介绍: Optira是相同尺寸类别中一个编码器,提供高达5纳米的分辨率,而且所有 插补、AGC和信号处理都在传感头中进行。 无需额外的电路板、适配器或调 试工具即可正常工作-

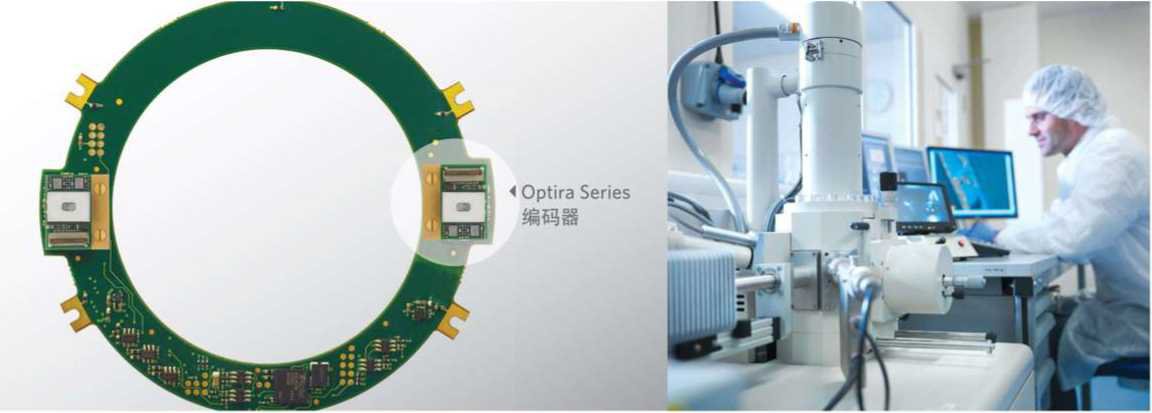

体积更小,更智能

Optira是相同尺寸类别中一个编码器,提供高达5纳米的分辨率,而且所有 插补、AGC和信号处理都在传感头中进行。

无需额外的电路板、适配器或调 试工具即可正常工作-f9480cae70e45da4908ab54001b28dc.png

MicroE提供的PurePrecisionTM光学编码器技术以及定位公差使Optira的微型传感器头安装起来极为方便。Optira的两个安装选 项、行业标准的模拟和数字增量编码器输出以及标准的FFC连接提供微型精 密运动控制系统设计者所需的耐用性和灵活性,

Optira专门为提供低功耗特性而设计。提供3.3 VDC版本,因而使其适合电池供电的楕密仪器。

与我们广泛的线性和旋转光栅兼容,可以适合微小的安装空间。


优点

•微小的安装空间;在传感器头中进行插 补和信号处理

•机械和PCB安装选项

•易于安装

•简单、灵活的布线/连接

•耐用的机械和电气设计

多种线性和旋转光栅选项

在传感头中装有校准/状态LED

可选连接器板用于零位校准和方便 多种接口转接



规格




输出信息




Optira传感器












可选开发工具包


连接器和校准版

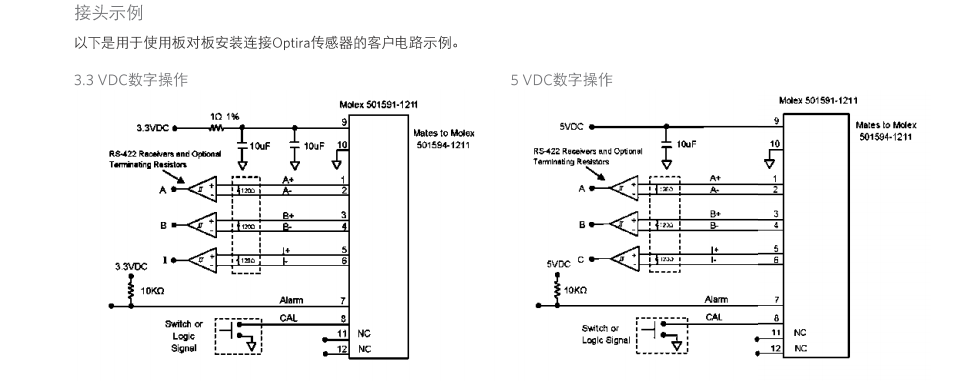

在Optira传感器和客户的电子设备之间提供接口板。不包含任何信号处理。 可与开发工具包分开订购。

主要组件

两个连接器用于连接传感器与客户的 电子设备

• J1 ZIF连接器

• J2有罩连接器

校准按钮 •位于PCB的顶部 •按下启动校准程序

注意

只有在为零位选择LSB选项时,才需要校准按钮 (请参阅“如何订购”)。

两个LED灯

•红色表示报警 •绿色表示开机

DIP开关(两个设置)表示配置LED •可配置报警-高电平有效或低电平有效 •可配置开机LED -开机或关机

•出厂默认值-报警为低电平有效;绿色开机LED指示灯亮起


连接器和校准板的尺寸和接头






Optira带状刻度表

型号:PILT

Optira线性带状刻度表是具有粘合剂背衬的 金属带状刻度表,它只有6毫米宽,使用标准 的粘合剂背衬很容易安装在几乎任何表面, 同时实现价格和性能• Optira带 状刻度表提供<±5微米的线性 度,可以在现场轻松切剌长度,并可按客户指 定的长度订购,可达20米。


规格

线性度

<土5微米

材料

镍基625

典型CTE

13ppm/℃带状刻度表的热性能通常在

其端部使用环氧树脂

以其基底匹配


Optira系列编码器的带状金属尺 的贴尺器工具图片4.png

_对于大于0.3米的刻度表长度,请使用带状刻度 表贴尺器工具型号PILT-AT,

•该贴尺器工具能够快速、准确地安装长刻度表 长度,确保较佳的编码器性能。
